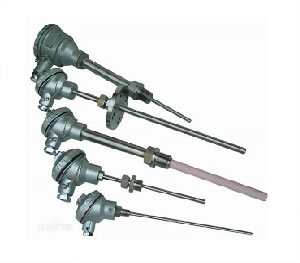

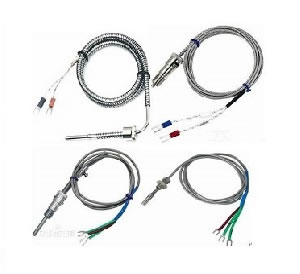

	熱電阻熱電偶溫度傳感器	More

熱電阻概述

》》返回盧瑟福溫度目錄

◆ 熱電阻的測溫原理是基于導體或半導體的電阻值隨溫度變化而變化這一特性來測量溫度及與溫度有關的參數。熱電阻大都由純金屬材料制成，目前應用較多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。

熱電阻接線

熱電阻是把溫度變化轉換為電阻值變化的一次元件，通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。

◆ 二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合

◆ 三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中常用的。

◆ 四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表?？梢娺@種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。

熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。

◆ 測量精度高

◆ 復現性好

◆ 有較大的測量范圍

熱電阻范圍

? 各熱電阻、熱電偶分度號對應的標準測量范圍詳見下表：

分度號	測量范圍（單位℃）	說明
S	600-1300～1600	高溫用起步量程600℃
B	800-1600～1800	高溫用起步量程800℃
Pt100	0-50、100、200、400、600，－100～0、－200～500	常用
K	0-300～600、800、1000、1100	熱電偶傳感器常用
E	0-300～400、600、800	已不常用
Cu50	0-50、100、150，－50～150	已不常用


熱電阻選型	》》選型樣本下載

選型遇到問題請直接撥打技術咨詢電話021-67856432

熱電阻

訂貨號

溫度變送器一體化

3140 WB

■

熱電阻熱電偶

3140 WT

傳感器種類

? S型熱電偶

? Pt100熱電阻（500℃以下量程推薦）

? B型熱電偶

? K型熱電偶

信號類型

? 輸出信號4～20mA 文字注明量程

? 輸出信號1～5 V 文字注明量程

過程連接方式

? M27×2外螺紋

? DN50法蘭連接

? 定制各規格法蘭、各種螺紋連接用文字注明要求

顯示表頭選項

普通型（不帶顯示表頭）

帶LCD表頭（液晶顯示）

帶LED表頭（數碼顯示）

外殼選項

標準防水外殼

鑄鋁外殼Φ65×88

顯示表頭外殼Φ65×114 （帶顯示表頭必須選擇該項）

保護管長度（單位mm）

文字注明例保護管150mm則代碼為L150

選型舉例

3140WB
